  • 施工機械
    各種のSMW機

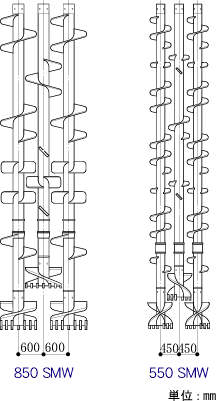

    550SMW機

    850SMW機

    15mリーダー機

    先行削孔機

    SMW 5000型 (レールタイプ)

    SMW 5000型(クローラータイプ)

    SMW 7500型

    SMW 8000型

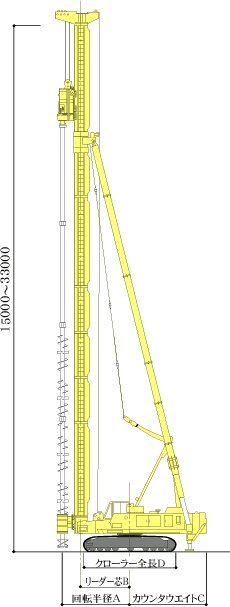

    機械の側面サイズ

    機種 回転半径A リーダー芯B カウンタウェイトC クローラ全長
    DH658-135M 4510 3290 5040 5760
    DH608-120M 4510 3290 4950 5760
    DH508-105M 4175 3000 4800 5520
    DHP-80 4240 3150 3850 4980

    機械の正面サイズ

    機種 アウトリガE 作業時F 輸送時G クローラ接地面積㎠
    DH658-135M 4100 4600 3300 78400
    DH608-120M 5314 4500 3300 78400
    DH508-105M 5314 4380 3300 79220
    DHP-80 3000 4010 3300 68510
    単位:mm
